Het Lager van de rolkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AA45 |

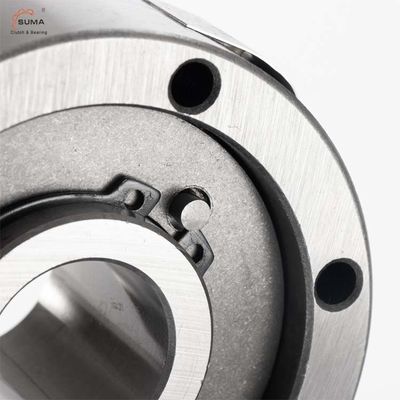

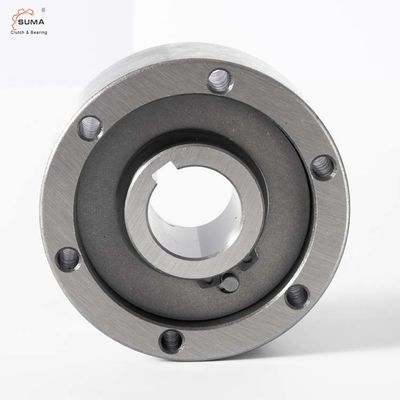

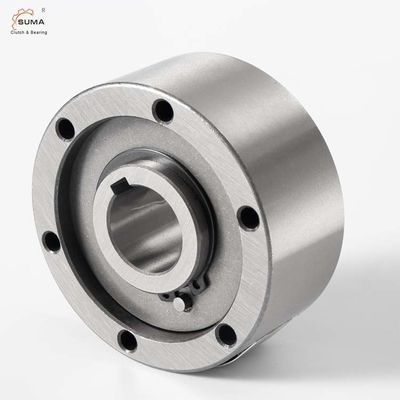

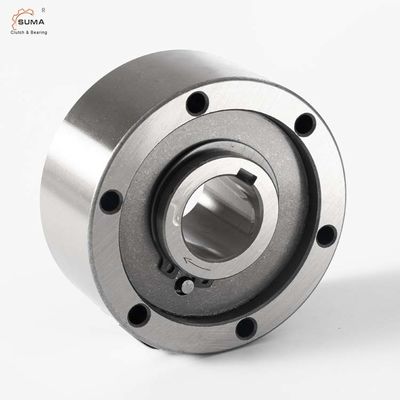

Van de Roltype één van AA45 45*130*56MM de de Manierkoppeling freewheelt het Indexeren het Dragen
Eigenschappen
Het type aa is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen.
Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.
De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De standaardsmering is olie.
De binnenrace wordt gesloten aan de schacht. De pasvorm voor het centreren van de buitenrace moet aan H7-tolerantie zijn.
De verbinding van het buitenras moet via door bouten 10,9 sorteren of beter.
Technische Datas
| SPECIFICATIE | |
| Model | AA45 |
| Materiaal | GCr15 |
| Binnendiameter | 45mm |
| Buitendiameter | 130mm |
| Dikte | 56mm |
| Torsiecapaciteit | 1125Nm |
| Belemmeringstorsie | 140Ncm |
| Binnenras die snelheid overschrijden | 1050r/min |
| Buitenras die snelheid overschrijden | 1500r/min |
| Gewicht | 4 kg |
| Structuur | Roltype |
| Toepassing | Textielmachine, ventilators, ventilator, drukmachine |
| Pakket | Kartondoos, Houten Doos of Aangepast |
| Betalingstermijnen | TT. L/C, D/A, D/P, Western Union, Paypal |
| levertijd | 2-4 dagen voor de steekproef, 7 dagen voor grote orde |
Afmetingen en Capaciteiten
| Grootte | TK1 | Het overschrijden van snelheden | Gewicht |
Belemmering torsie |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | F | s | (kg) | RT | |
| (mm) | (NM) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTA'S
1) Maximum T = 2 x T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
