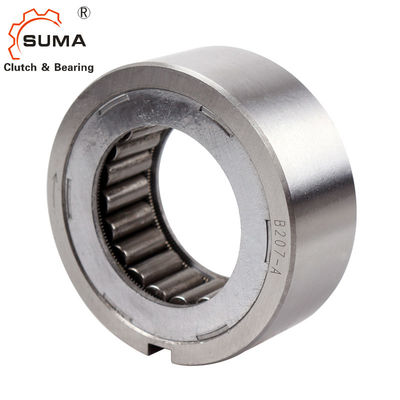

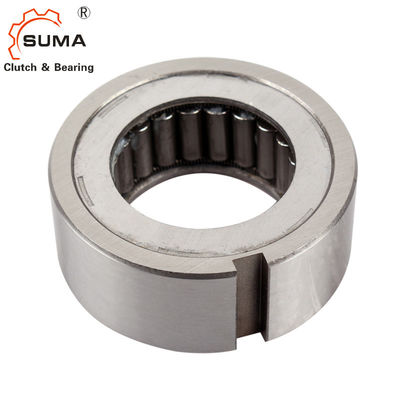

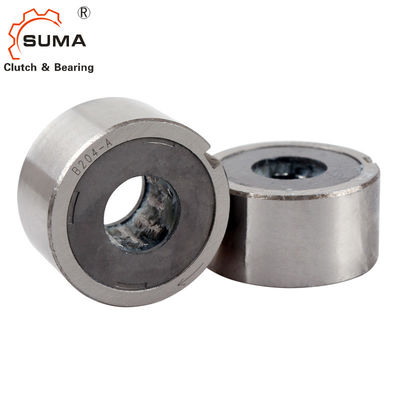

Het de Koppelingslager van de B205b206 B207 Één Manier ondersteunt Nokkenkoppeling
Installatie en Gebruik
1. De Koppeling van de 200 Reeksennok is opgezette schacht, zo de schacht waarop de koppeling moet aan van de het gevalmm diepte worden verhard van Rc 56-60 en 1,5 na het malen wordt opgezet. Het malen aan 1.5S (16micro-duim) eindigt. De versmalling van deze schacht zou niet 0,01 mm per 50mm moeten overschrijden.
2. Voor installatie van de koppeling, zet de koppeling met lagers aan beide kanten of aan één kant op om concentriciteit tussen de schacht en het koppelings buitenras te verkrijgen en radiale of duwladingen op te nemen die aan het buitenras of de schacht kunnen werken. Zie het installatievoorbeeld.
3. De koppeling zou op de schacht moeten worden opgezet door het in de richting te roteren duidelijk door de pijl
getoond op de koppelingsplaat. Pas geen schok op de koppeling toe door te hameren.
4. De koppelingen hebben dezelfde buitendiediameters zoals de lagers in de lijst hierboven worden getoond. Droeg tolerantie van de huisvesting waarin de koppeling zou moeten binnen de waaier geassembleerd wordt zijn in de hieronder lijst wordt getoond die.
5. Voor het indexeren, wordt de oliesmering geadviseerd.
6. De concentriciteit van de huisvesting droeg en de schacht zou binnen 0,05 mm moeten zijn.
7. Het zeer belangrijke profiel zou JIS B1301-1959 moeten met in overeenstemming zijn met.
Afmetingen en Capaciteiten
Model |
Torsiecapaciteit (N.m) |
Belemmeringstorsie (N.m) |
Maximum. Het overschrijden (r/min) | Max.Idexing (cyclus/min) | A (+0 tot -0,6) | B | Spiebaan | Met JIS die Nr dragen. |
Schacht Dia. C (+0 tot -0,025) |
Gewicht (kg) |
|
Schacht | Buitenras | ||||||||||
B203 | 39.2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0,23 |
B204 | 58.8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1.4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1.8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2.3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2.4 |
