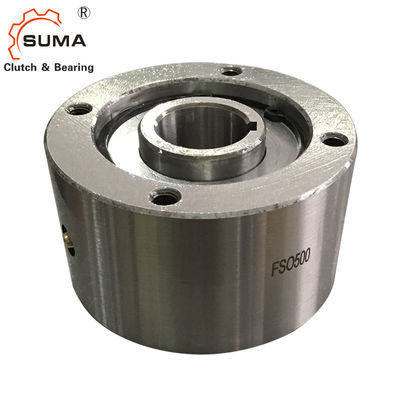

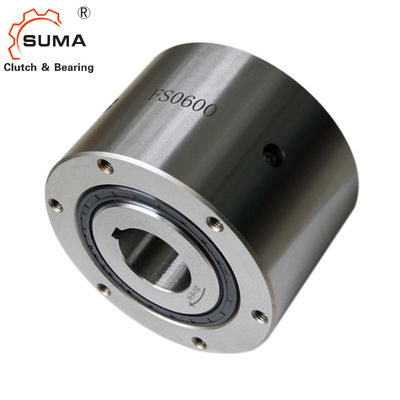

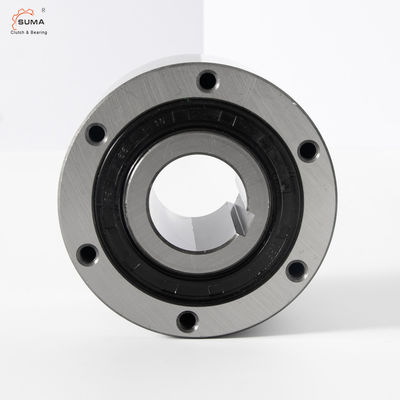

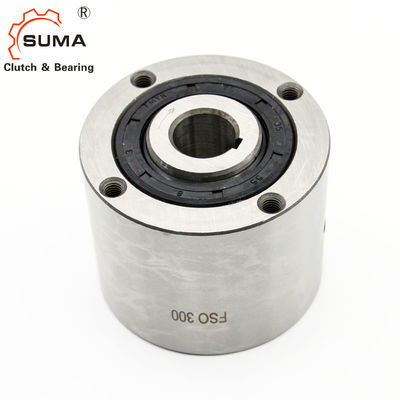

De Manier van FSO750 HPI750 Één ondersteunt de Lagers van de Koppelingssprag van de Koppelingsnok
Eigenschappen
De types FSO, fso-gr., en HPI 750 tot 1027 zijn sprag type freewheelt met alle accomodatie, verzegeld en het dragen gesteund, gebruikend twee kogellagers.
Smering
De types FSO en HPI zijn gesmeerde olie en de lippenverbindingen van de gebruiks standaardschacht.
Het type fso-gr. is gesmeerd vet en kan met verbindingen van het contact de vrije labyrint worden uitgerust.
Het type HPI wordt speciaal ontworpen voor hoge snelheid het indexeren toepassingen.
Afmetingen en Capaciteiten
Grootte |
Torsie [NM] |
Het overschrijden van snelheden [min-1] |
AFMETING [mm] | Smeermiddel | Gewicht | torsie | |||||||||||||||||
FSO | FS | dH7 - bxh | d4) | A | B5) | C | D | E | F | G | z | J | K | L | P | F | FSO | HPI | FS | RT | |||
TKN1) | nmax 2) | nmax 3) | min-maximum | -0.05 | [kg] | [Ncm] | |||||||||||||||||
750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/220 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
70-20x12 | |||||||||||||||||||||||
75-20x12 | |||||||||||||||||||||||
80-22x14 | |||||||||||||||||||||||
800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/220 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
80-22x14 | |||||||||||||||||||||||
90-25x14 | |||||||||||||||||||||||
100-28x16 | |||||||||||||||||||||||
110-28x16 | |||||||||||||||||||||||
900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/220 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
110-28x16 | |||||||||||||||||||||||
120-32x18 | |||||||||||||||||||||||
130-32x18 | |||||||||||||||||||||||
1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/220 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
150-36x20 | |||||||||||||||||||||||
175-45x25 |
NOTA'S
1) Maximum T = 2 keer;
2) Binnenras/buitenras
3) Binnenras/de buitenverbinding van het raslabyrint
4) De duim droeg op verzoek beschikbaar
5) Slechts voor grote maat droeg
Grootte 600 > 50 mm
Grootte 700 > 75 mm
*) 6 gaten gelijk verspreid bij 60; plus 2 extra-gaten bij 180; Verwijs naar het opzetten en onderhoudsinstructies
Het opzetten en het Koppelen
