Het Lager van de Spragkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FSO700 HPI700 |

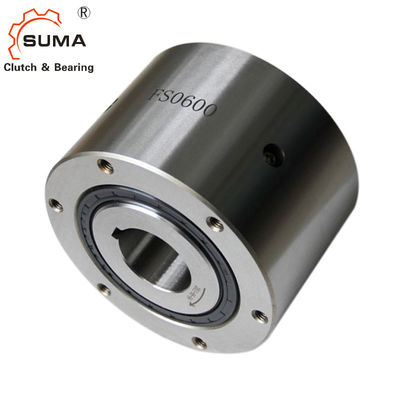

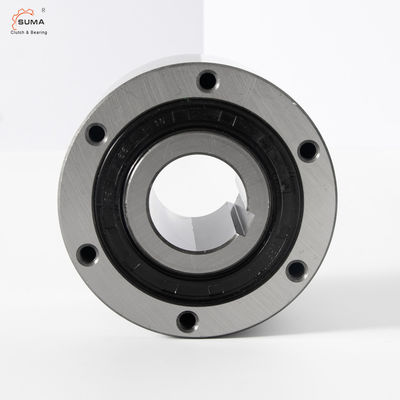

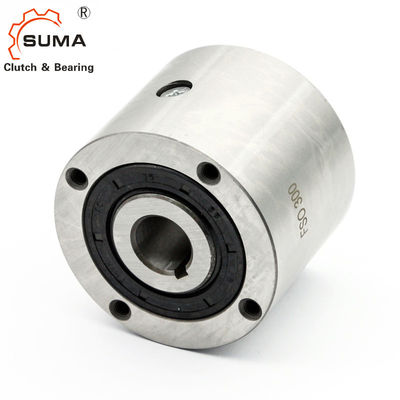

FSO700 HPI700 Één Manier Sprag freewheelt het Lager van de Nokkenkoppeling
Eigenschappen
De types FSO, fso-gr., en HPI 300 tot 700 zijn sprag type freewheelt met alle accomodatie, verzegeld en het dragen gesteund, gebruikend twee kogellagers.
Smering
De types FSO en HPI zijn gesmeerde olie en de lippenverbindingen van de gebruiks standaardschacht.
Het type fso-gr. is gesmeerd vet en kan met verbindingen van het contact de vrije labyrint worden uitgerust.
Het type HPI wordt speciaal ontworpen voor hoge snelheid het indexeren toepassingen.
Afmetingen en Capaciteiten
| Type | Grootte |
Torsie TKN 1 [NM] |
Het overschrijden van snelheden [min-1] |
AFMETING (MM.) | Smeermiddel | Gewicht | Torsiebelemmering | |||||||||||||||
| FSO FSO-GR. HPI |
FSO nmax 2) |
Fso-gr. nmax 3) |
dH7-bxh |
d4) min-maximum |
A |
B -0.05 |
C | E | F | G | z | J | K | L | F | FSO | FSO. .GR | HPI | [kg] | RT [Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95.25 | 136,525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
NOTA'S
1) Maximum T = 2 × T KN „verwijst naar Selectiepagina 10 tot 13
2) Binnenras/buitenraceg
3) Binnenras/de buitenverbinding van het raslabyrint
4) De duim droeg op verzoek beschikbaar
5) Slechts voor grote maat droeg
Grootte 600 > 50 mm
Grootte 700 > 75 mm
*) 6 gaten gelijk verspreid bij 60° plus 2 extra-gaten bij 180° „verwijzen naar het opzetten en onderhoudsinstructies
Het opzetten en het Koppelen
