Één Lager van de Manierkoppeling
>
|
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | FE470Z |

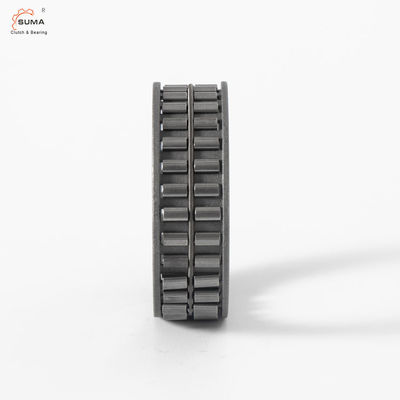

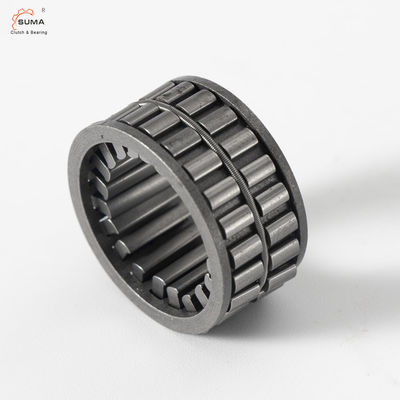

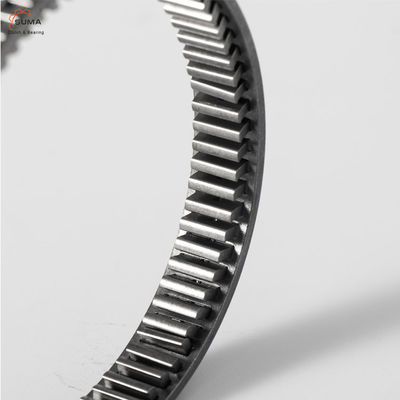

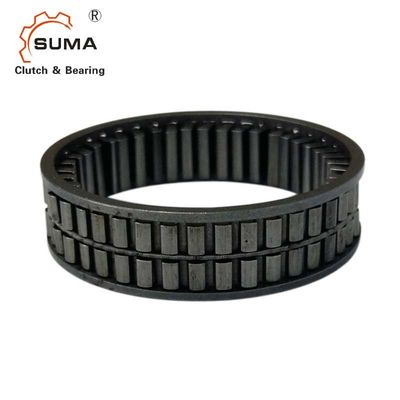

De Elementen van het de Koppelingstussenvoegsel van FE470Z 62*70*11mm Freehweel
Één Koppeling van de Manierwig
Eigenschappen
De FE verklaarde snelheid en torsieclassificaties zijn contingent op het gebruiken van gespecificeerde tolerantie, correcte installatietechnieken, en het in werking stellen van temperatuur en ladingsvoorwaarden onder de gespecificeerde maxima.
De FE verklaarde temperatuurclassificatie is voor een injectie gevormde kooi.
De maximumtemperatuurclassificatie is 170°C voor een staalkooi.
Efficiënte hardheidsdiepte, gelijkwaardig aan de diepte van de gevalhardheid (CHD).
Technische Parameter
Tekeningslegende:
D = torque de binnendiameter D = buitendiameter W = breedte T = n = omwentelingssnelheid
| Benoeming |
D [mm] |
D [mm] |
W [mm] |
Tnom [NM] |
nmax [t/min] |
Gewicht [kg] |
Punt nr. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
