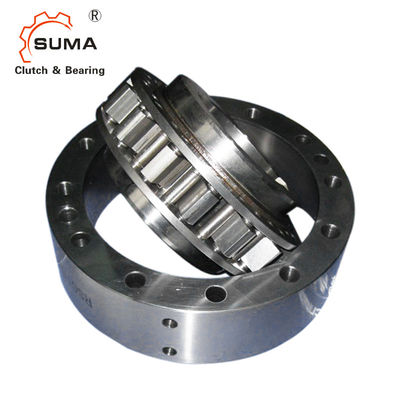

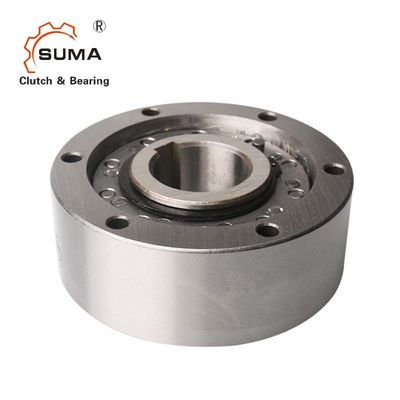

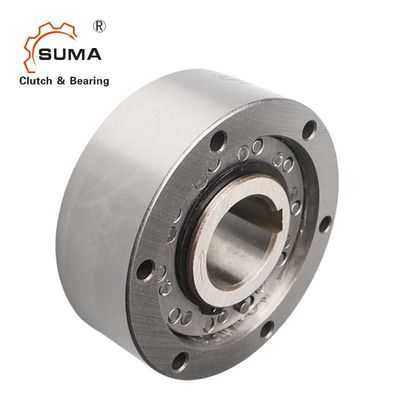

RSXM66 één Manier Sprag die Overschrijdend Koppeling dragen
Eigenschappen
De reeks RSXM voltooit klein tot middelgroot ondersteunt waaier, die met het hoogst succesvolle RSCI programma begon. Het type RSXM is een centrifuge lanceert sprag type freewheelt met het binnenras roteren. Slechts wordt de binnenrace ontworpen voor het freewheelen. Het is een niet self-supported type. De lagers moeten worden verstrekt om concentriciteit van de binnen en buitenrassen te verzekeren en steunen as en radiale ladingen, zoals op de keerzijde getoond.
Afmeting en Capaciteit
Type | Droeg dia. | Torsie | Het overschrijden van snelheden |
|
||||||
RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | Gewicht |
[mm] | [NM] | [min-1] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kg] | |
31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
38 | 20.25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1.4 |
51 | 30.35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1.8 |
56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1.8 |
61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1.8 |
66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2.7 |
76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
86 | 45.5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
NOTA'S
1) Maximum T = 2 × T KN „verwijst naar Selectiepagina 10 tot 13
2) Dit maximum - de toelaatbare maximum snelheid n van de torsietransmissie moet niet worden overschreden wanneer het overbrengen van torsie.
3) Deze minimum toelaatbare overschrijdende snelheid n zou imin niet moeten zijn rdeuced onder ononderbroken verrichting. Mogelijke vermindering van deze minimumsnelheid in verzoek.
4) Binnenrasoverschrijdingen. Spiebaan aan DIN 6885,1
5) Tolerantie +1 „verwijst naar het opzetten en onderhoudsinstructies
