Van de Type éénmanier van ASNU60 NFS60 TFS60 Sprag de Leverancier van de Koppelingslagers
Eigenschappen van Rol Één de Lagers van de Manierkoppeling
ASNU NFS TFS is een roltype freewheelt gesteund niet-lager. Het lager is supporte axil en radiale lading.
De smering en het verzegelen moeten ook door installatie worden verstrekt.
Aangezien de koppeling van de type éénmanier van ASNU NFS een roltype zonder gesteund lager is, worden de lagers vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De binnenrace wordt gesloten aan de schacht.
Het buitenras heeft positieve n6-tolerantie, om een persfitin een H7-huisvesting te geven.
Technische Datas van ASNU-Rol Één de Lagers van de Manierkoppeling
Productnaam | Één lager van de manierkoppeling |

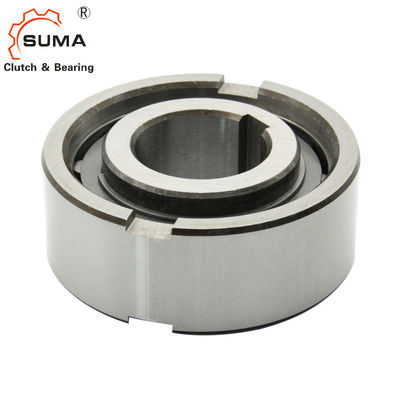

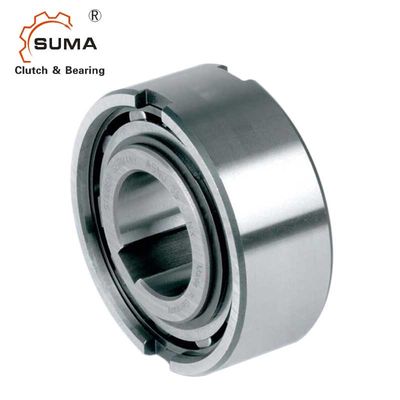

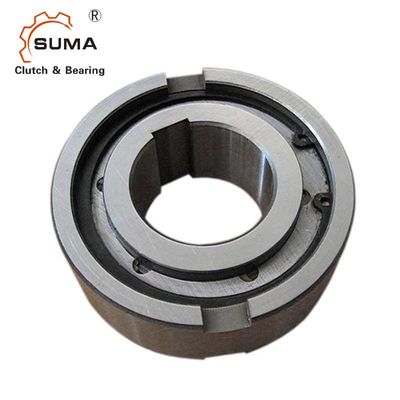

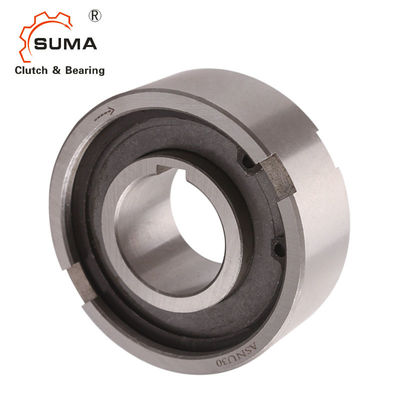

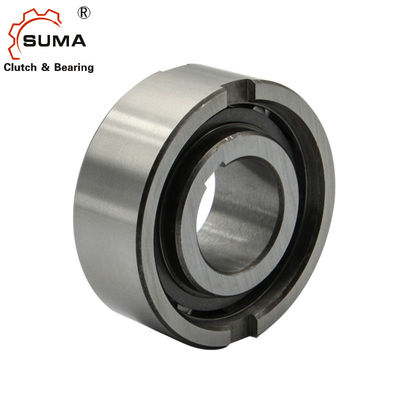

Model | ASNU60 NFS60 TFS60 |
Materiaal | Chrome-Staal GCr15 |
Binnendiameter | 60mm |
Buitendiameter | 110mm |
Dikte | 46mm |
Torsiecapaciteit | 1825Nm |
Omwentelingssnelheid | 750RPM |
Gewicht | 2.77kg |
Pakket | Kartondoos/Houten doos |
Afmetingen en Capaciteiten van Rol Één de Lagers van de Manierkoppeling
Type | Grootte |
TKN1) |
Het overschrijden Snelheden |
Gewicht
|
Belemmeringstorsie | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | B | t | s | e | F | RT | ||
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
