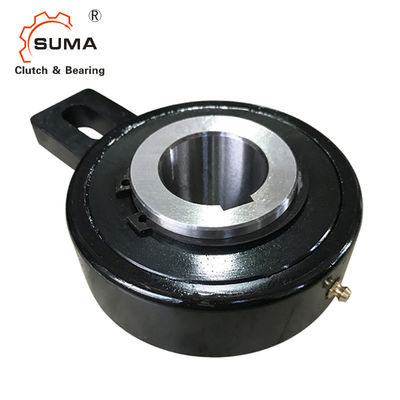

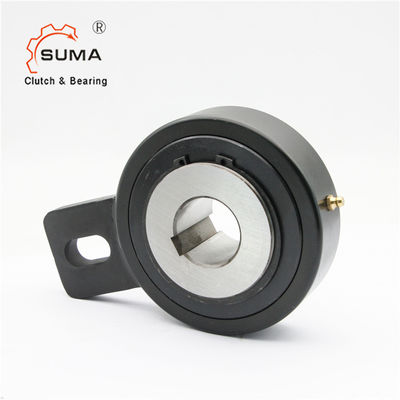

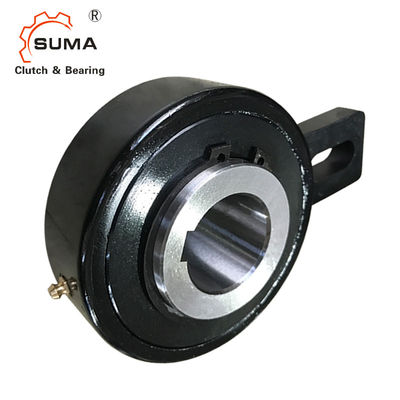

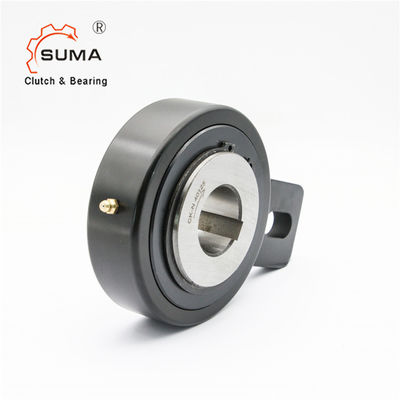

BSEU70-60 de transportband ondersteunt Koppeling Één de Koppelingslager van de Maniernok
De eigenschappen van BSEU ondersteunen Koppeling
BSEU-de Koppeling van de Reeksnok werd ontwikkeld als gebruikersvriendelijke ondersteunende Nokkenkoppeling. Het heeft nok en rolbouw die hetzelfde als de kleinere Koppeling van de de Reeksnok van groottebs is. Het buitenras heeft een speciale vorm die het torsiewapen combineert die gemakkelijke installatie verstrekken. Deze Nokkenkoppelingen worden verscheept pre-gesmeerd met vet en klaar voor installatie. Het vaakst gebruikt als ondersteun in toepassingen waar de beperkte ruimte beschikbaar is.
De afmetingen en de Capaciteiten van BSEU ondersteunen Koppeling
Punt | BSEU70-60 |
Materiaal | GCr15 |
Droeg dia. | 60 mm |
Buitendia. | 165 mm |
Breedte | 59 mm |
Torsiecapaciteit | 3140 N.m |
Het overschrijden beperkend snelheid | 350 r/min |
Gewicht | 7,6 kg |
Pakket | Kartondoos, houten doos of als uw vereisten |
Model | Droeg Grootte | Torsie Capaciteit (N·m) |
Max. Het overschrijden (r/min) Binnenras |
D | D2 | L1 | L | B | F | B | N | E | J | W. MIN | W. maximum | |
Dia (H7) |
Spiebaan | |||||||||||||||
Bseu25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
Bseu40-20 | 20 | 6×2.8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | |||
BSEU40-35 | 35 | 10×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU70-45 | 45 | 14×3.8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | 7,607 | 6,541 |
Bseu70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | |||
BSEU70-55 | 55 | 16×4.3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
Bseu90-80 | 80 | 22×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
