B210 freewheelt Één Koppeling die van de Maniernok Sprag dragen
Eigenschappen
Het type S200 (B200) is een niet dragend gesteund sprag type freewheelt.
Sprags lopen direct op de schacht door de gebruiker wordt verstrekt die. De lagers worden vereist om as en radiale ladingen te steunen.
Technische Datas
Punt | B210 één manierlager |
Belemmeringstorsie | 0.2Ncm |
Droeg grootte (mm) | 56,109 |
Buitenras (mm) | 90 |
Torsiecapaciteit (NM) | 784 |
Max.Indexing (cyclus/min) | 1200 |
Gewicht (kg) | 1 |
Afmetingen en Capaciteiten
Model |
Torsiecapaciteit (N.m) |
Belemmeringstorsie (N.m) |
Maximum. Het overschrijden (r/min) | Max.Idexing (cyclus/min) | A (+0 tot -0,6) | B | Spiebaan | Met JIS die Nr dragen. |
Schacht Dia. C (+0 tot -0,025) |
Gewicht (kg) |
|
Schacht | Buitenras | ||||||||||
B203 | 39.2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0,23 |
B204 | 58.8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B210 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B211 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1.4 |
B212 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1.8 |
B213 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2.3 |
B214 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2.4 |

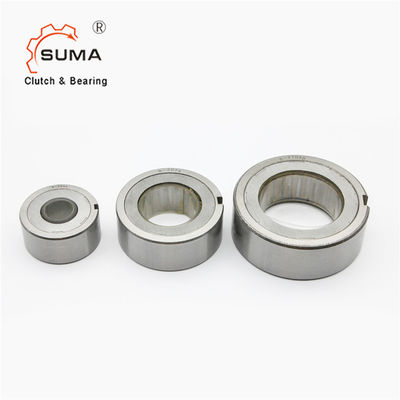

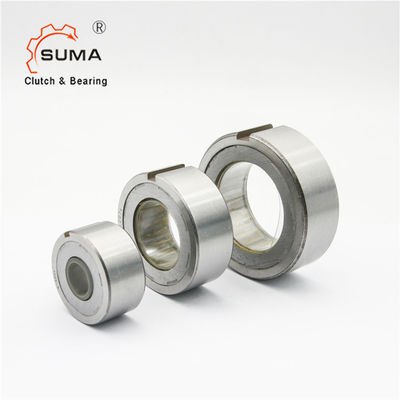

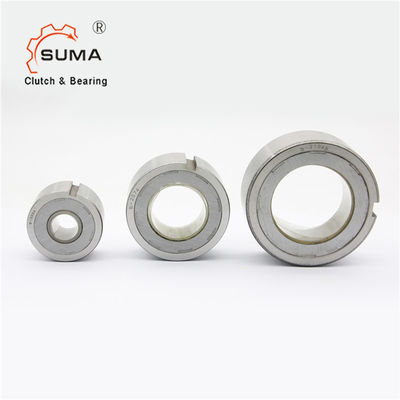

Beelden
