De Manier van FXN76-25/115 5000RPM Één ondersteunt het Lager van de Koppelingspomp

De Manier van FXN76-25/115 5000RPM Één ondersteunt het Lager van de Koppelingspomp

Plaats van herkomst China
Merknaam SUMA
Certificering ISO SGS
Modelnummer FXN76-25/115
Productdetails
Productnaam:
Spragkoppeling die FXN76-25/115 draagt
Functie:
Het overschrijden/het Ondersteunen
Materiaal:
Dragend Staal GCr15
Droeg Waaier:
4560mm
Torsie:
1200Nm
Omwentelingssnelheid:
5000RPM
Buitendia.:
115mm
OEM:
keur goed
Garantie:
1 jaar
Hoog licht:

FXN76-25/115 één lager van de manierkoppeling

,

5000RPM één lager van de manierkoppeling

,

De Koppelingslager van 5000RPM Sprag

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 PC
Prijs
USD150-USD190 PER PIECE
Verpakking Details
Kartondoos/Houten Doos
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen
2000 PCs per maand
Productomschrijving

FXN76-25/115 5000RPM die Spped overschrijden Één Manier ondersteunt het Lager van de Koppelingspomp



De eigenschap van FXN ondersteunt Pomplagers



Freewheelt FXN worden gebruikt zoals:

Ondersteunt

Het overschrijden van Koppelingen

Intern freewheelt FXN zijn zonder lagersteun. De concentrische groepering van binnen en buitenring moet door de klant worden verstrekt.
De toelaatbare looppas uit (T.I.R.) moet worden waargenomen. De torsie wordt overgebracht op de buitenring door perspasvorm.

om de torsies over te brengen speci- fied in de lijst moet de buitenring in een huisvesting met een uitwendige diameter K. worden aangepast. De huisvesting wordt gemaakt van staal of grijs gietijzer in minimumkwaliteit gg-20. Wanneer het gebruiken van andere huisvestingsmaterialen of kleinere uitwendige diameters, sporen wij u aan om ons betreffende de overdraagbare torsie te contacteren.

De tolerantie van de huisvesting droeg wordt gespecificeerd in de lijst onder afmeting D.

De tolerantie van de schacht moet ISO h6 of j6 zijn.



De afmeting en de Capaciteit van FXN ondersteunen koppeling het dragen voor POMP




Freewheel grootte

Torsie

NM

 Binnenringsoverschrijding Droeg de Norm van D max.

B

mm

D

mm

F

mm

J

mm

 K min. mm

L

mm

Gewicht

kg
mm mm mm mm mm mm mm
FXN31 - 17/60 110 5000 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1,2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100P6 90 66 132 35 1,1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2,3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130P6 110 86 150 40 2,6
FXN 101 -25/140 2100 5000 55 70         75 45 140P6 125 101 175 50 3,1
FXN 101 - 25/149 2100 5000 70           75 62 149H6 125 101 175 62 4,2
FXN 101 - 25/150 2100 5000 55 70         75 45 150P6 125 101 175 50 3,6
FXN 85 - 40/140 2500 6000 45 50 60 65     65 45 140P6 125 85 175 60 3,2
FXN 85 - 40/150 2500 6000 45 50 60 65     65 45 150P6 125 85 175 60 4,2
FXN 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160P6 140 100 190 60 5,1
FXN 105 - 50/165 5200 4500 80           80 62 165P6 145 105 195 62 5,8
FXN 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8,6
FXN 140 - 50/215 10100 3000 65 90 100 110     110 69 215J6 180 140 245 70 14,0
FXN 170 - 63/258 20500 2700 70 85 100 120     130 80 258H6 210 170 290 80 21,0


De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie.



Nota's:

1. MAXIMUM T = 2 × T KN

2. Binnenrasoverschrijdingen

3. Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1

Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.

* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.

Opzettend Voorbeeld

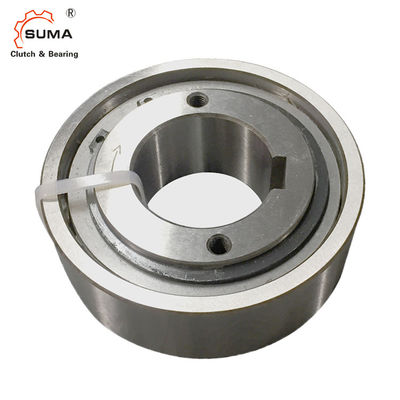

De Manier van FXN76-25/115 5000RPM Één ondersteunt het Lager van de Koppelingspomp 1



Smering
Bij snelheden hoger dan de snelheid van de spraglancering, wordt geen speciale smering vereist; freewheel onderhoud-vrije functies. Wanneer het werken onder de snelheid van de spraglancering, moet een oliesmering van de gespecificeerde kwaliteit worden verstrekt.


Beeld

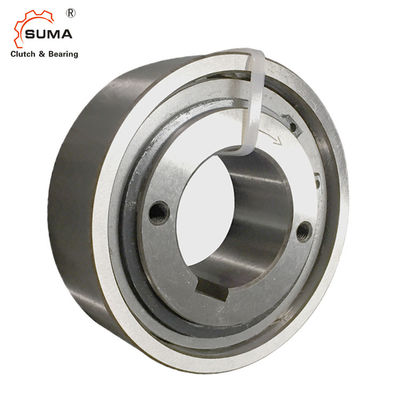

De Manier van FXN76-25/115 5000RPM Één ondersteunt het Lager van de Koppelingspomp 2





Markeringen:

Één de Koppelingslager van Maniersprag,

De Koppelingslager van GCr15sprag,

De Koppelingslager van de Spragnok
