DC10323A (5C) - N freewheelt Assemblage van de de Lagerskoppeling van Sprag de Unidirectionele
Korte Inleiding van de Koppelingslager van gelijkstroom Sprag
Het type gelijkstroom is een spragtype freewheelt kooi zonder binnen of buitenrassen. Het moet in een ontwerp worden geïnstalleerd die races, lagersteun voor het as en radiale ladingen, smering en verzegelen verstrekken. Het gelijkstroom-type versie-n keurt allerlei die smeermiddelen goed momenteel in equipement van de machtstransmissie worden gebruikt.
Afmetingen en Capaciteiten van de Koppelingslager van gelijkstroom Sprag
Grootte
|
TKN1) |
Het overschrijden van snelheden |
Spragruimte
|
Nr. van klemmen
|
Nr. van sprags |
Gewicht | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[NM] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
Dc2222g-n | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
Dc2776-n | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0,055 |
Dc3034-n | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0,06 |
Dc3809a-n | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0,09 |
Dc4445a-n | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0,1 |
Dc5476a-n | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
Dc5776a-n | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
Dc6334b-n | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0,14 |
Dc7221b-n | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
Dc8334c-n | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0,27 |
Dc8729a-n | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
DC10323A (5C) *-N | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 12 tot 19
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
*) De binnenkooi centreerflens is op het tegengestelde
kant
**) Uitbreiding van tolerantie aan toelaatbare ± 0.013
Opzettend Voorbeeld

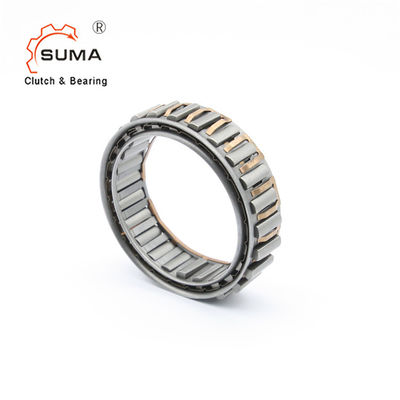

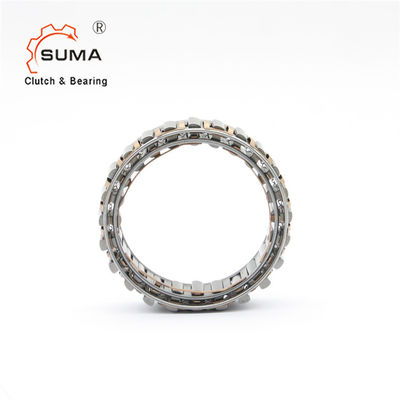

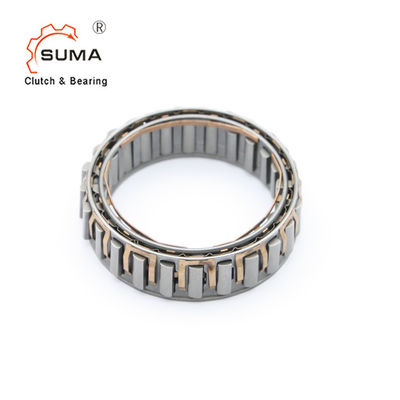

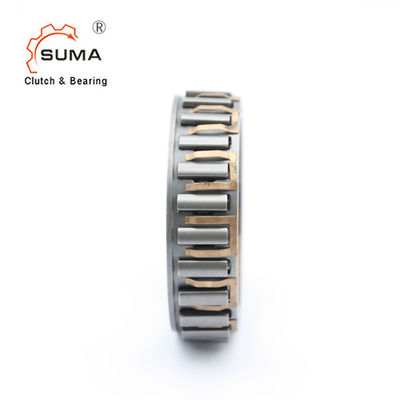

Beelden van de Koppelingslager van gelijkstroom Sprag
