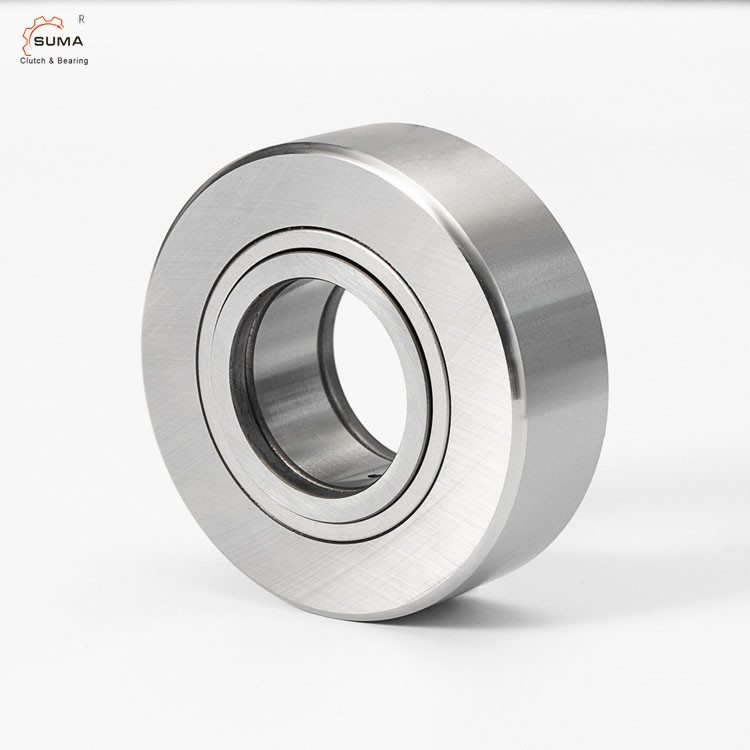

NUTR25 GCr15 Op zwaar werk berekend Yoke Type Track Roller Bearing
Eigenschappen
De model ondersteunende rol van NUTR is het lager van de dubbel-rijrol met hoogtepunt van naalden. De buitenring wordt geleid door schouder.
Alle die delen van lager wordt door de verbindingsdekking ingesloten in buitenring wordt gedrukt een volledige eenheid te vormen.
De van de verbindingsdekking en duw schotring vormt de hoog-efficiënte gasverbinding.
Dit soort het Modellager van de de rolnaald van NUTR ondersteunende kan zware lading weerstaan.
Wegens asgids in rollend lichaam, kan het de voorraad aslading zelfs in de hoge snelheid weerstaan. Als de oppervlakte van buitenring cilindergezicht is, is de benoeming van lager NUYT… X.
Afmetingen en Capaciteiten
Schacht Dia |
Dragende Benoeming |
Grensdimensies |
Basisladingsclassificatie |
Het beperken van Snelheid |
|||||||||
D | D | B | C | d1 | rs | ris |
Als juktype spoorrollen |
||||||
Dynamisch |
Statisch |
Cw |
Koe |
||||||||||
mm | mm | min | min | N | t/min | ||||||||
35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 16000 | 18300 | 6500 |

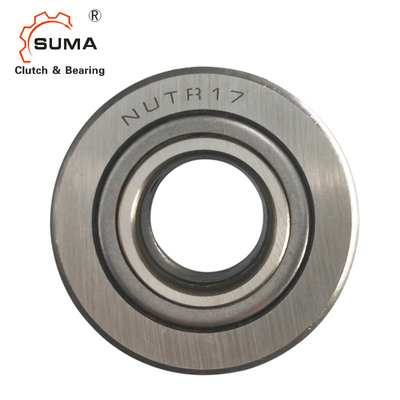

40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 21300 | 28000 | 5500 |

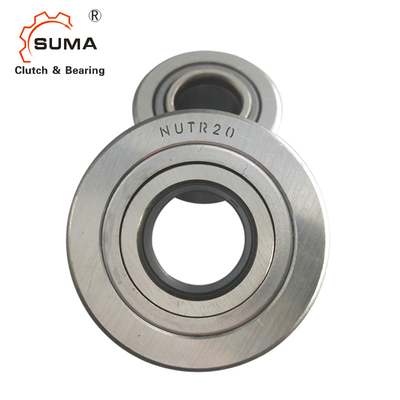

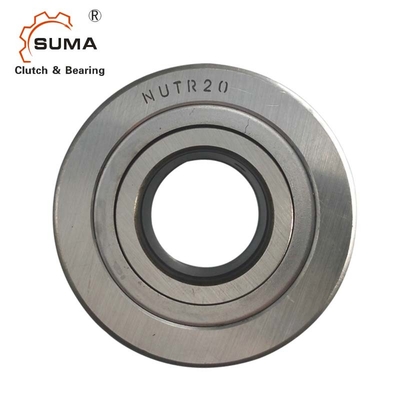

NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 31500 | 41000 | 4200 |
NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 35500 | 50000 | 3400 |
NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 48000 | 65000 | 2600 |
NUTR 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0,6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0,6 | 65000 | 93000 | 51000 | 72000 | 2100 |
NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0,6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0,6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0,6 | 90000 | 134000 | 66000 | 96000 | 1600 |
NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0,6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0,6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0,6 | 10000 | 161000 | 76000 | 121000 | 1300 |
