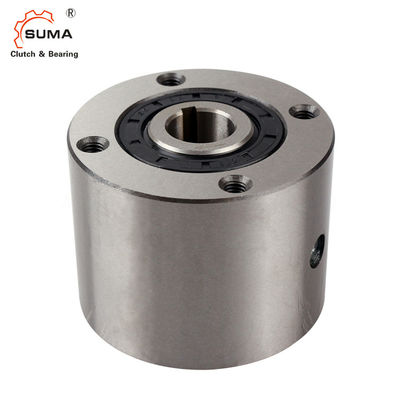

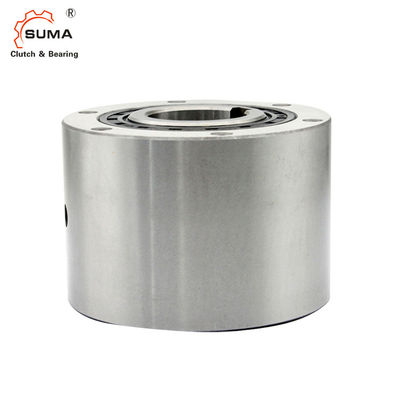

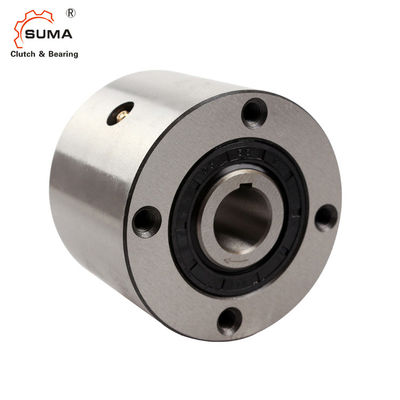

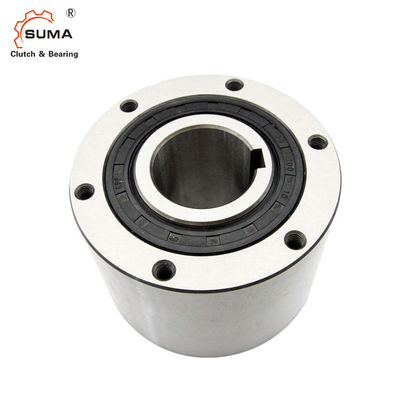

MX50 freewheel Rol 1 het Richtinglager van de Nokkenkoppeling
Installatie en Gebruik
1. Voor installatie, neem de koppeling in de hub op droeg van een katrol, een toestel, of een torsiewapen en schroeven de bouten (hoogspanning) in de onttrokken gaten in het eindgezicht van de koppeling. Zie illustratie op het recht.
2. Een perspasvorm wordt vereist voor MX Reekskoppelingen voor het indexeren van toepassingen, maar overschrijdt 0,025 mm niet wanneer persmontage.
3. Pas de kant van de sleutel aan om de spiebaan te passen strak, maar sta een ontruiming tussen de bovenkant van sleutel en spiebaan toe.
4. Wanneer het opzetten van de koppeling op een schacht, pas druk op het eind van het koppelings binnenras, maar nooit op het buitenras toe.
5. De juiste selectie van de Nokkenkoppeling verstrekt nauwkeurige het indexeren prestaties. Een remmechanisme en een ondersteunend apparaat kunnen ook voor nauwkeurigere prestaties worden vereist.
6. De tolerantie van de hub droeg zou moeten H6 of H7 zijn.
Afmetingen en Capaciteiten
Model | Torsie Capaciteit |
Max. Het indexeren |
Droeg Grootte | A | B (h7) |
C | PCD D |
E | F | S |
Smering Hoogte |
Inertie Binnen Ras |
Belemmering Torsie |
Olie | Gewicht | |
Dia. | Spiebaan | |||||||||||||||
(N·m) | (cyclus/min) | (kg·m2) | (N·m) | (ml) | (kg) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5.15 | 340 | 21.3 |
Het opzetten en het Koppelen
