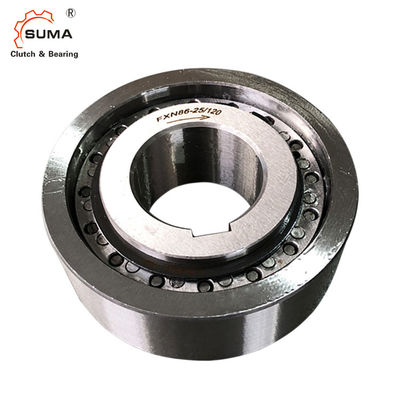

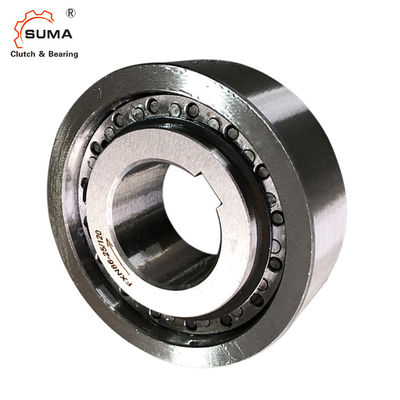

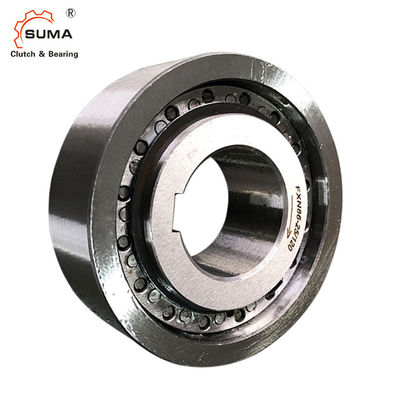

FXN31-17/60 intern freewheelt 1 Manier Sprag ondersteunen Koppeling
Eigenschap
Intern freewheelt FXN zijn sprag freewheelt zonder lagersteun en met spraglancering X. Spraglancering X verzekert slijtage-vrije vrij - rijdend verrichting wanneer de binnenring bij hoge snelheid roteert. De buitenring wordt gedrukt in klantenhous ing. Dit maakt compacte, ruimtebesparende montageoplossingen mogelijk. Freewheelt FXN worden gebruikt zoals:
Ondersteunt
Het overschrijden van Koppelingen
voor toepassingen met hoge snelheids freewheelende verrichting en wanneer gebruikt als overschrijdende koppeling met drijfverrichting met lage snelheid. Nominale torsies tot 20 500 NM. De torsie wordt overgebracht op de buitenring door perspasvorm. Bores tot 130 mm. Vele standaardboringen zijn beschikbaar.
Afmeting en Capaciteit
De maximum overdraagbare torsie is 2 keer de gespecificeerde nominale torsie. Zie pagina 14 voor bepaling van selectietorsie.
De theoretische nominale torsie is slechts voor ideale concentriciteit tussen de binnen en buitenring van toepassing. In de praktijk, wordt de concentriciteit beïnvloed door het lagerspel en de centreerfouten van hinniken bouring delen. Dan zijn de nominale die torsies in de lijst worden gespecificeerd van toepassing, terwijl het nemen van in overweging uit in werking gesteld bestaan (T.I.R.).
Hogere snelheden op verzoek.
Freewheel grootte | mm | mm | Droeg D | mm | mm | max. mm | B | D mm | F | J | K min. mm | L |
Gewicht kg |
|
Norm | mm | mm | mm | mm | ||||||||||
mm mm | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Nota's:
1. MAXIMUM T = 2 × T KN
2. Binnenrasoverschrijdingen
3. Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
Spiebaan volgens DIN 6885, pagina 1 • Tolerantie van spiebaanbreedte JS10.
* Spiebaan volgens DIN 6885, pagina 3 • Tolerantie van spiebaanbreedte JS10.
Opzettend Voorbeeld
Intern freewheel FXN 38 - 17/70 NX aangezien ondersteun, geschikt in een huisvestingsadapter om aan een elektrische motor vast te maken. De dunne buitenring die in de huisvesting wordt gedrukt laat een ruimte-efficiënte montageoplossing toe. wegens de hoge schachtsnelheden in normale bedrijfsvoering (freewheelende o-peration), verzekert spraglancering X een ononderbroken operation zonder contact en vandaar slijtage-vrije.
Intern freewheel FXN 66 - 25/100 NX als overschrijdende koppeling in de kruipenaandrijving van een textielmachine. Freewheel installatie stevig wordt opgelost door middel van de dunne buitenring die in het wormwiel wordt gedrukt. Tijdens opstelling, wordt de machine gedreven door het wormtoestel en freewheel dat in het drijven van verrichting werkt. In normale bedrijfsvoering (freewheelende oper ation), de binnenring die op de hoge snelheids belangrijkste drijfas wordt gevestigd overschrijdt en maakt automatisch de kruipenaandrijving los. Met de hoogte die snelheid van de binnenring overschrijden, wordt het type met spraglancering X gebruikt; sprags werken in freewheelende verrichting zonder contact en vandaar zijn slijtage-vrij.
Intern freewheel FXN 85 - 40/140 MX aangezien gepast aan het eind van de eerste inter indirecte schacht van een aansporingsversnellingsbak in de aandrijving van een geneigde transportband ondersteun. In het geval van een motoreinde moet de transportband veilig worden gehouden zodat de transportbandgoederen achteruit niet de riem trekken en misschien ernstige schade veroorzaken. wegens de hoge schachtsnelheden in normale operation (vrije het rijden verrichting), verzekert spraglancering X een c-ontinuo zonder contact en vandaar slijtage-vrije ons verrichting.
Intern freewheelt FXN zijn zonder lagersteun. De concentrische groepering van binnen en buitenring moet door de klant worden verstrekt.
De toelaatbare looppas uit (T.I.R.) moet worden waargenomen. De torsie wordt overgebracht op de buitenring door perspasvorm. om de torsies over te brengen speci- fied in de lijst moet de buitenring in een huisvesting met een uitwendige diameter K. worden aangepast. De huisvesting wordt gemaakt van staal of grijs gietijzer in minimumkwaliteit gg-20. Wanneer het gebruiken van andere huisvestingsmaterialen of kleinere uitwendige diameters, sporen wij u aan om ons betreffende de overdraagbare torsie te contacteren. De tolerantie van de huisvesting droeg wordt gespecificeerd in de lijst onder afmeting D. De tolerantie van de schacht moet ISO h6 of j6 zijn.
Smering
Bij snelheden hoger dan de snelheid van de spraglancering, wordt geen speciale smering vereist; freewheel onderhoud-vrije functies. Wanneer het werken onder de snelheid van de spraglancering, moet een oliesmering van de gespecificeerde kwaliteit worden verstrekt.
Voorbeeld om opdracht te geven tot
Freewheel grootte FXN 61 - 19/95, type met sprag
de lancering X en 35 mm droeg:
• FXN 6119/95 NX, D = 35 mm
