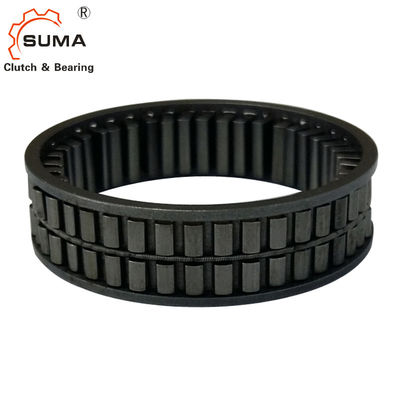

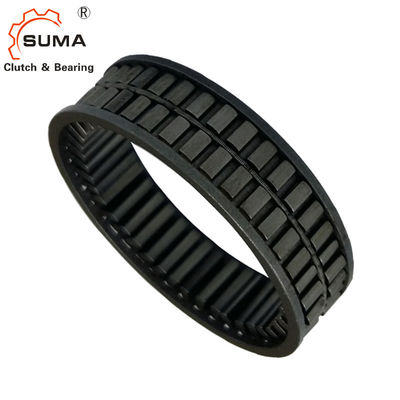

15*23*11MM FE423Z Staal GCr15 Sprag Één de Lagers van de de Douanegrootte van de Manierkoppeling
Eigenschappen
Het Spragtype freewheelt koppelingen met een plastic kooi in hun standaardontwerp is ook beschikbaar als speciaal ontwerp met een staalkooi op verzoek.
Sprags worden gelijk uit elkaar geplaatst rond de omtrek van de kooi van het tussenvoegselelement.
De kooi van het tussenvoegselelement komt niet in contact met de binnen of buitenrassen; Het blijft absoluut loadfree onder om het even welke toepassing.
Werkende temperatuur:
De verklaarde temperatuurclassificatie is voor een injectie gevormde kooi. De maximumtemperatuurclassificatie is 170°C voor een staalkooi.
Staalkooi: max. 170 Graad
Plastic kooi: max. 140 Graad
Technische Datas
Model | FE423Z FE423Z2 |
Torsie (NM) | 62 |
Het overschrijden van Snelheid (t/min) | 9200 |
Binnenrasgrootte (mm) | 15 |
Buitenrasgrootte (mm) | 23 |
Dikte (mm) | 11 |
Gewicht (Kg) | 0,009 |
Afmetingen en Capaciteiten
Tekeningslegende:
D = torque de binnendiameter D = buitendiameter W = breedte T = n = omwentelingssnelheid
Benoeming |
D [mm] |
D [mm] |
W [mm] |
Tnom [NM] |
nmax [t/min] |
Gewicht [kg] |
Punt nr. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Benoeming |
D [mm] |
D [mm] |
W [mm] |
Tnom [NM] |
nmax [t/min] |
Gewicht [kg] |
Punt nr. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
