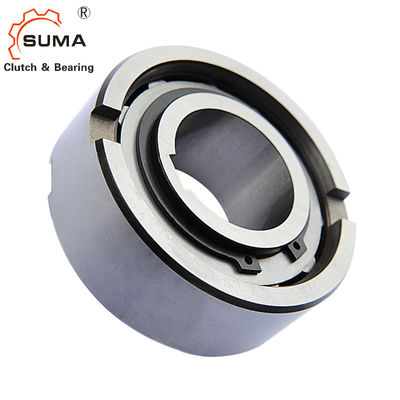

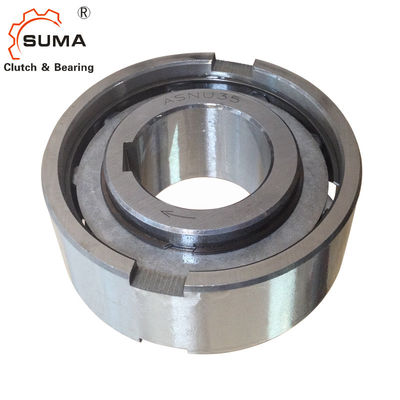

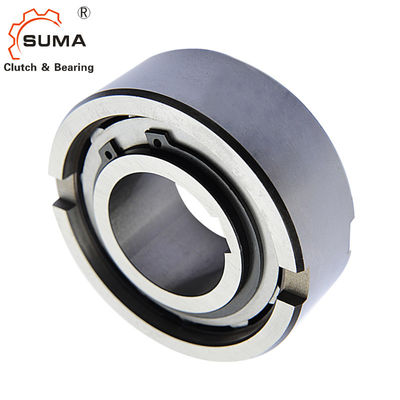

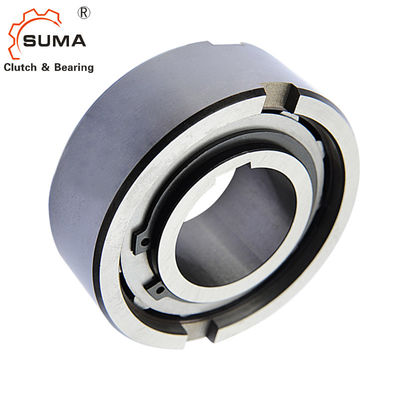

ASNU35 383 NM Smerings 35*80*31MM het Lager van de Rolkoppeling
Eigenschappen
Het type ASNU is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt. De nominale buitendiameter is hetzelfde als een reeks 63. kogellager.
Een typische regeling moet dit type naast een lager binnen dezelfde plaatstolerantie installeren,
Het buitenras heeft positieve n6-tolerantie, om een pers te geven pas in een H7-huisvesting. De extra zijinkepingen in het buitenras voorzien positieve torsietransmissie.
Als de huisvesting aan K6-tolerantie is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk genoeg zijn zich om niet na assemblage uit te breiden. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras goedkeuren.
Technische Datas
Productnaam | één lager van de manierkoppeling |
Model | ASNU35 |
Materiaal | Chrome-staal GCr15 |
Binnendiameter | 35mm |
Buitendiameter | 84mm |
Torsiecapaciteit | 383Nm |
Gewicht | 0.74kg |
Pakket | Kartondoos/Houten doos |
Betalingstermijnen | TT. L/C, D/A, D/P, Western Union |
levertijd | 10-15 dagen |
Afmetingen en Capaciteiten
Type | Grootte |
TKN1) |
Het overschrijden Snelheden |
Gewicht
|
Belemmeringstorsie | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | B | t | s | e | F | RT | ||
[mm] | [NM] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
NOTA'S
ASNU8-12, ASNU200-spiebaan aan DIN 6885. 1,
andere grootte aan DIN 6885,3
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
