Het Lager van de rolkoppeling
>
|
| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | AL50 ALP50 |

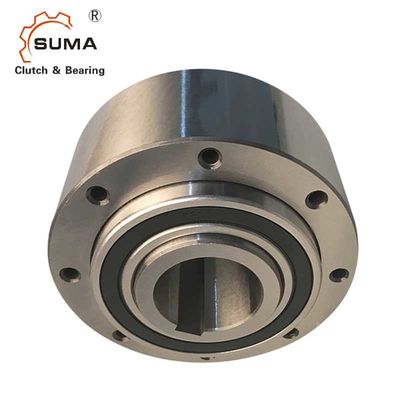

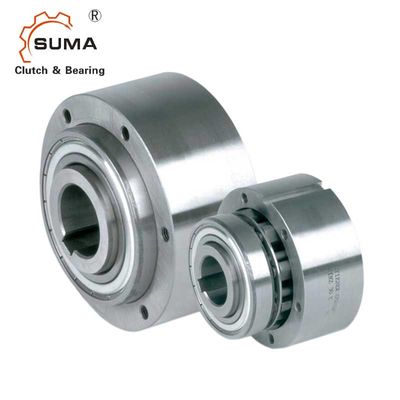

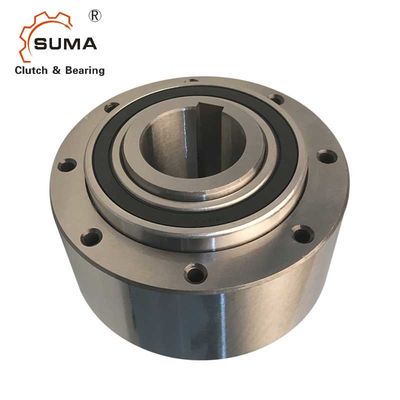

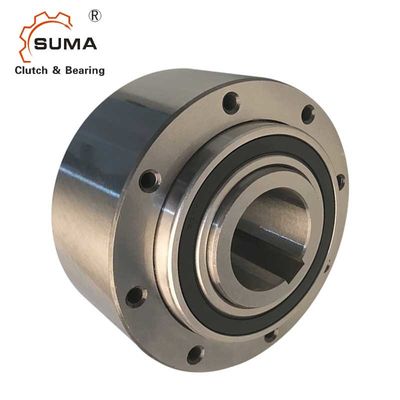

AL50 één Manier freewheelt GCr15-het Staal van het Rollager
Eigenschappen
Typesal, ALP is roltype freewheelt. Deze eenheden maken deel uit van het modulaire systeem. Zij dragen gesteund, gebruikend twee 160. de reekslagers, en vereisen oliesmering. Deze eenheden kunnen in ontwerpen die oliesmering verstrekken en worden gebruikt zoals op het voorbeeld op de keerzijde verzegelen.
De lagers moeten niet axiaal worden beklemtoond. Typisch, types wordt AL, ALP gebruikt met standaarddekking die wordt ontworpen om torsie over te brengen, en olie smering en het verzegelen te verstrekken. Gewoonlijk die wordt deze dekking in paren volgens combinaties gebruikt op de volgende pagina's worden getoond.
Het buitenras van het AL model is duidelijk om eender welke component te ontvangen en te centreren bored aan H7-tolerantie. De torsie wordt in dit geval overgebracht door bouten door de dekkingsplaat.
Typesal, ALP is identiek behalve dat heeft de typealp een spiebaan op de buitendiameter om de torsie over te brengen.
Twee document verbindingen worden geleverd met elke eenheid dat tussen het buitenras en de dekkingsplaten moet worden geplaatst.
Afmetingen en Capaciteiten
| Type | Grootte | Het overschrijden van snelheid | Aantal | Gewicht | Belemmeringstorsie | |||||||
| AL ALP |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | L 1 | L4) | B | t1 | RT | |
| [mm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0,5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0,8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
NOTA'S
1) MAXIMUM T = 2 × T KN
“ Verwijs naar Selectiepagina 10 tot 13
2) Binnenrasoverschrijdingen, waarden zonder lippenverbindingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
4) De afmeting L omvat tot grootte 50 elk
dikke het document van 0,25 mm verbindingen die op beide gezichten moeten worden gevestigd
“ Verwijs naar het opzetten en onderhoudsinstructies
pagina 16 tot 19
Contacteer op elk ogenblik ons
