| Plaats van herkomst | China |
| Merknaam | SUMA |
| Certificering | ISO SGS |
| Modelnummer | Ckf-A35110 |

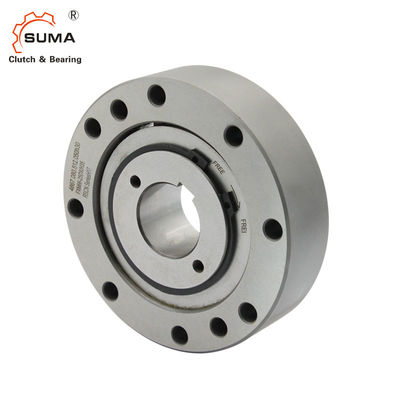

Ckf-A35110 40 de HEREN 6000RPM ondersteunen Sprag Één Manierkoppeling
Eigenschappen
Ckf-a is een de manierkoppeling van niet-contact sprag type één. De binnenring wordt ontworpen voor eenrichtingsfunctie zonder lagersteun. Het lager moet worden geïnstalleerd om coaxiality van de binnenring en buitenring te verzekeren wanneer gebruikt.
Wanneer gebruikt voor het verhinderen van omkering, is het noodzakelijk om te controleren dat de snelheid niet lager moet zijn dan de minimum toelaatbare waarde voor het overschrijden van de snelheid, zoals aangetoond in de hieronder lijst.
Dit model wordt hoofdzakelijk gebruikt om omkering onder hoge snelheidsarbeidsvoorwaarde te verhinderen. Het kan ook voor hoge snelheid worden gebruikt die koppeling en de omschakelingsapparaat overschrijden met lage snelheid van de wigaandrijving.
Technische Datas
| Punt | Ckf-A35110 |
| Materiaal | GCr15 |
| Droeg dia. | 35 mm |
| Buitendia. | 100 mm |
| Breedte (b) | 40 mm |
| Torsiecapaciteit | 425 N.m |
| Het overschrijden beperkend snelheid (binnenras) | 6000 r/min |
| Het overschrijden beperkend snelheid (buitenras) | 740 r/min |
| Gewicht | 2,1 kg |
| Pakket | Kartondoos of als uw vereisten |
Afmetingen en Capaciteiten
| Type | Torsie NM |
Het overschrijden Beperkte Snelheid r/min |
D [H7] | D [h7] | e [H7] | F | G | C | B | A | n-d1 | bn*tn | Gewicht [kg] |
|
| uit ras | binnenras | |||||||||||||
| Cfk-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
| Cfk-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
| Cfk-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
| Cfk-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
| Cfk-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
| Cfk-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
| Cfk-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
| Cfk-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
| Cfk-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
| Cfk-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| Cfk-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| Cfk-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| Cfk-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| Cfk-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| Cfk-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
Beelden
