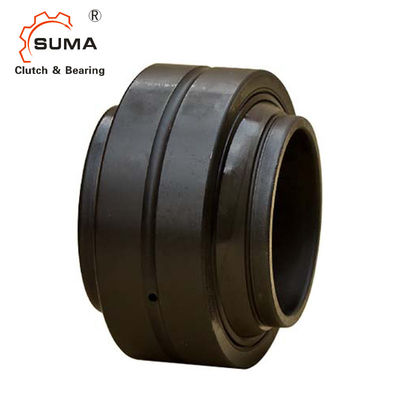

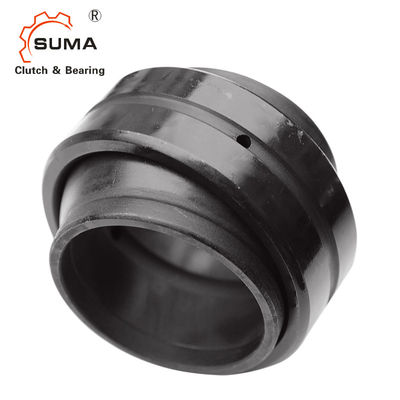

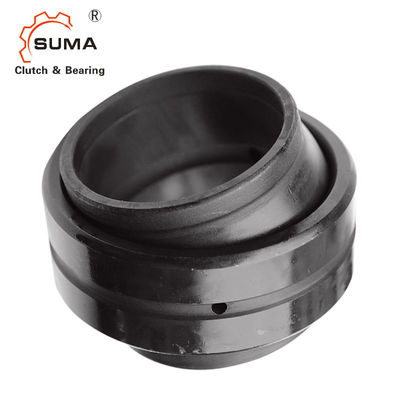

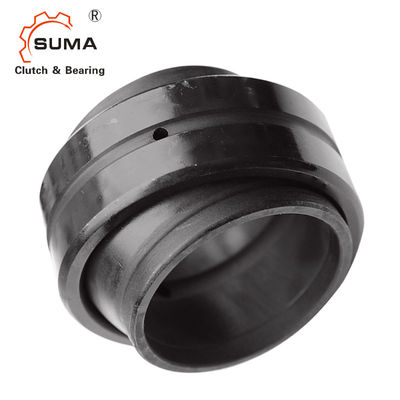

GEEW35ES sferisch Duidelijk Lager
Eigenschappen
Spraglancering X
Geïntegreerd freewheelt FXM zijn uitgerust met spraglancering X. Spraglancering X wordt gebruikt voor ondersteunt en overschrijdend koppelingen, op voorwaarde dat in freewheelende verrichting de binnenring bij hoge snelheid roteert en met het overschrijden van koppelingen verstrekt dat de drijfverrichting bij met lage snelheid wordt geleid. In freewheelende verrichting, veroorzaakt de middelpuntvliedende kracht FC sprag om van het buitenspoor te lanceren. In deze werkende staat, freewheel de werken slijtage-vrij, d.w.z. met onbeperkte levensduur.
Als reeks GE. .ES, maar met cilindrische uitbreidingen aan elke die kant, voor het dragen van regelingen waar de verbindingsstukkokers normaal aan elke kant van de binnenring worden opgenomen zijn.
Afmetingen en Capaciteiten
Lager Aantal |
Afmetingen (mm) | Ladingsclassificaties kN | Gewicht ≈kg |
|||||||||
D | D | B | C | d1 | DK | rs | r1s | a | Dynamisch | Statisch | ||
maximum | min | min | ≈ | |||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15.5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18.5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30.5 | 35.5 | 0,6 | 0,6 | 4 | 48 | 240 | 0,131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40.7 | 0,6 | 0,6 | 4 | 62 | 310 | 0,168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0,182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0,253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0,338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0,481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1.15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71.5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1.25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1.71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3.21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4.79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5.78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8.49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16.5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1.1 | 1.1 | 4 | 2120 | 10600 | 32.1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1.1 | 1.1 | 4 | 3750 | 17800 | 99.1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1.1 | 1.1 | 4 | 6200 | 30500 | 225 |
