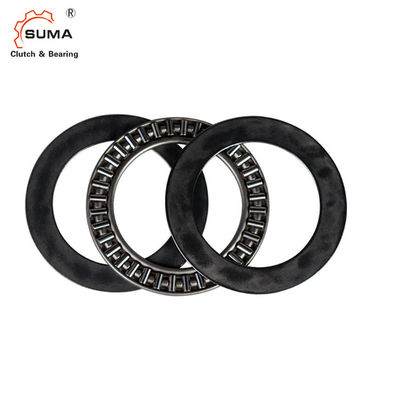

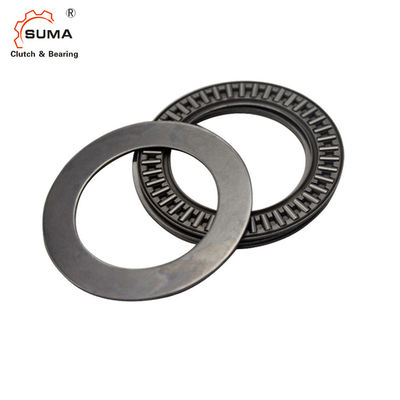

AXK-de Rollager van de Duwnaald
Eigenschappen
De de duwlagers worden van de naaldrol gepast met een vorm-stabiele kooi om een groot aantal naaldrollen betrouwbaar te leiden en te behouden. De diameterafwijkingen van de rollen binnen één assemblage zijn binnen 2 µm, toelatend deze lagers om zware asladingen en schokladingen aan te passen. Deze lagers verstrekken een hoge graad van stijfheid binnen een minimum asruimte. In toepassingen waar de gezichten van aangrenzende machinecomponenten als toevoerkanalen kunnen dienen, zullen de de duwlagers van de naaldrol niet meer ruimte dan een conventionele duwwasmachine opnemen.
Naald het dragen Specificaties
1) Naald dragend type: AXK, NTA, TC, ZOALS, LS, GS, 51100, K81101, TRA, TRB, TRC, TRD
2) met oliegat
3) Materiaal: Chrome/Roestvrij staal
4) Schild/sluiting: Open
5)Precisie: ABEC-1 (P0), ABEC-3 (P6), ABEC-5 (P5)
6) Trilling en geluidsniveau: V2, V1, Z1, Z2
7) Interne ontruiming: C0, C2, C3
8) Verpakking: industriële verpakking of individuele doosverpakking, karton, pallet.
Afmetingen en Capaciteiten
schacht dia |
lager type |
afmeting (mm) | Basisladingsclassificatie (N) | beperkt spped (t/min) |
gewicht (G)
|
|||||
(mm) |
origineel type |
Binnen | Buiten | Breedte | dynamia | statisch | vet | olie | ||
Dc1 | Gelijkstroom | Dw | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0,7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0,8 | |
6 | AXK 0619 TN | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
8 | AXK 0821 TN | 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AXK 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | AXK 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | AXK 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AXK 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AXK 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AXK 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AXK 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | 8 | |
35 | AXK 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AXK 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | AXK 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | AXK 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | AXK 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | AXK 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | AXK 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | AXK 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | AXK 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | AXK 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | AXK 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | AXK 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | AXK 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
BIJL 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0,0016 | ||
BIJL 816 | 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0,0017 | ||
BIJL 1022 | 10 | 22 | 2.8 | 6200 | 15300 | 4700 | 13700 | 0,0044 | ||
BIJL 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0,0068 | ||
BIJL 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0,0098 | ||
BIJL 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0,0257 | ||
BIJL 2744 | 27 | 44 | 2.8 | 13700 | 61900 | 2200 | 6200 | 0,0127 | ||
BIJL 4060 | 40 | 60 | 2.8 | 20000 | 110000 | 1500 | 4400 | 0,0239 | ||
BIJL 4565 | 45 | 65 | 2.8 | 21000 | 123000 | 1400 | 4000 | 0,0247 | ||
AXW 10 | 10 | 27 | 3/3.2 | 9200 | 25500 | 6000 | 14000 | 8.3 | ||
AXW 12 | 12 | 29 | 3/3.2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
AXW 15 | 15 | 31 | 3.5/3.2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AXW 17 | 17 | 33 | 3.5/3.2 | 11900 | 39500 | 4500 | 10000 | 11 | ||
AXW 20 | 20 | 38 | 3.5/3.2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AXW 25 | 25 | 45 | 4/3.2 | 14700 | 58000 | 3000 | 7000 | 19.5 | ||
AXW 30 | 30 | 50 | 4/3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
AXW 35 | 35 | 55 | 4/3.2 | 17800 | 81000 | 1700 | 5500 | 26.6 | ||
AXW 40 | 40 | 63 | 4/4.2 | 28000 | 114000 | 1500 | 4700 | 39.2 | ||
AXW 45 | 45 | 68 | 4/4.2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
AXW 50 | 50 | 73 | 4.5/4.2 | 32000 | 143000 | 1000 | 3900 | 49.2 |
