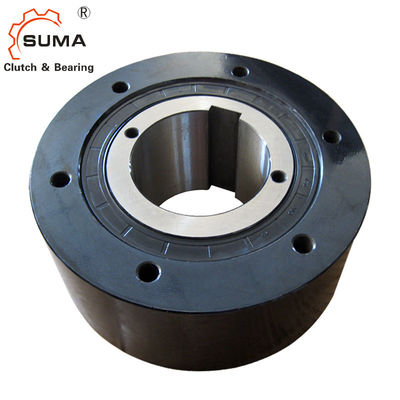

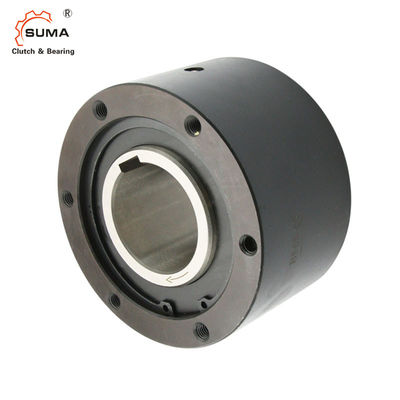

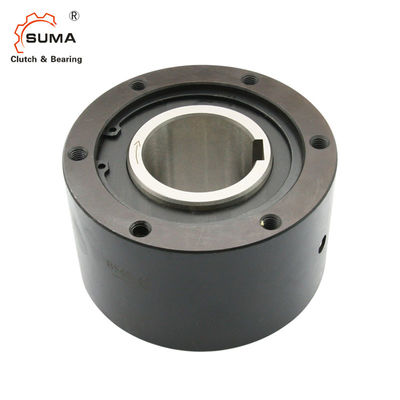

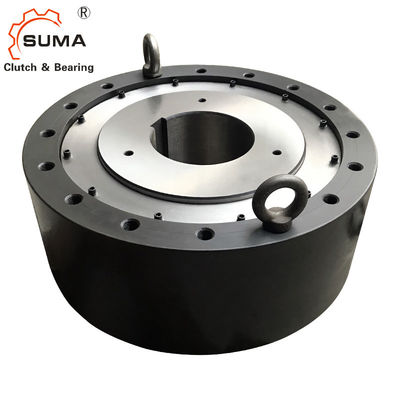

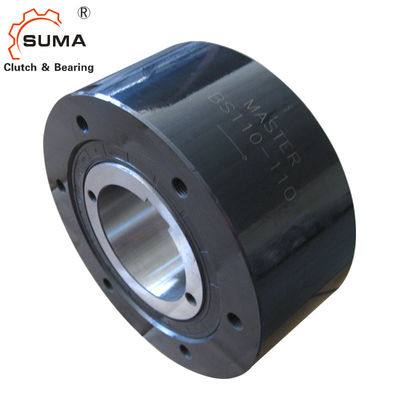

BS65 1570 NM ondersteunt Nokkenkoppeling

Basisinformatie
Plaats van herkomst: China
Merknaam: SUMA
Certificering: ISO SGS
Modelnummer: BS65
Min. bestelaantal: 1
Prijs: USD180-USD210 PER PIECE
Verpakking Details: Kartondoos/houten doos
Levertijd: 7-10 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, Paypal
Levering vermogen: 1000pcs per maand
Productnaam: Ondersteun Koppeling BS65 Materiaal: Gcr15 Dragend Staal
Grootte: 65*160*90mm Torsiecapaciteit: 1570nm
Eenheidsgewicht: 13KG Garantie: 1 jaar
Omwentelingssnelheid: 340RPM Oem: Keur goed
Hoog licht:

294 NM ondersteunen Nokkenkoppeling

,

64MM ondersteunen Nokkenkoppeling

,

Het ondersteunen freewheelt Koppeling

BS65 1570 NM ondersteunt Nokkenkoppeling

Eigenschappen

De Koppelingen van de de reeksnok van BS zijn voorgenomen voor toepassingen waar de omgekeerde omwenteling van de het hoofdschacht van de langzame snelheidstransportband moet worden verhinderd (ondersteunend).

1. Voor preventie van omwenteling in de omgekeerde richting bij langzame snelheden op transportbanden of pompen.
2. Vóór installatie, verifieer dat de richting van omwenteling van het binnendieras van de de Nokkenkoppeling van BS (door de pijl op binnen wordt getoond

ras) is hetzelfde als de richting van omwenteling van de transportband.
3. Installeer veilig het torsiewapen aan de de Nokkenkoppeling van BS gebruikend bouten van sterkte 10,9 of hoger. Zorg ervoor dat het contact tussen

de oppervlakte van het torsiewapen en de kant van het buitenras is niveau en vrij van stof.
4. De geadviseerde schachttolerantie is h7 of h8.

Afmetingen en Capaciteiten






Model

Torsie
Capaciteit
(NM)
Max.
Het overschrijden
(r/min)
Binnenras

Belemmering
Torsie
(NM)


A


B


C


PCD
D


E


S

H-M
Size×hoogte
De Onttrokken Gaten van × No.of


Gewicht

(kg)

BS30 294 350 0,58 64 90 64 80 45 13 M 6 ×P1.0×4 2.1
BS50 784 300 0,98 67 125 67 110 70 16 M 8 ×P1.25×4 4.0
BS65 1570 340 3.92 90 160 85 140 90 20 M10 ×P1.5×6 11.5
BS75 2450 300 5.88 90 170 85 150 100 20 M10 ×P1.5×6 13.1
BS85 5880 300 7.84 115 210 110 185 115 30 M12 ×P1.75×6 24.7
BS95 7840 250 9.8 115 230 110 200 130 30 M14 ×P2.0× 6 29.4
BS110 10800 250 14.7 115 270 110 220 150 30 M16 ×P2.0× 6 34.2
BS135 15700 200 19.6 135 320 130 280 180 30 M16 ×P2.0× 8 68
Type

Torsiecapaciteit

(NM)

Het Max. Overschrijden

(r/min)

Binnenras

Belemmering

Torsie

(NM)

A B C

PCD

D

E S

H-M

T.H.S.XP-Q'ty

G.F.H. (Grootte)

Q. van G.

(kg)

BS 160 24.500 100 34.3 135 360 130 315 220 40 M20xP2.5-10 PT 1/4 0,12
BS 200 37.200 100 44.1 150 430 145 380 265 40 M22xP2.5- 8 PT 1/4 0,14
BS 220 49.000 80 73.5 235 500 230 420 290 40 M20xP2.5-16 PT 1/4 0,8
BS 250 88.200 50 93.1 295 600 290 530 330 50 M24xP3.0-16 PT 1/4 1.1
BS 270 123.000 50 98 295 650 290 575 370 50 M24xP3.0-16 PT 1/4 1.2
BS300 176.000 50 108 295 780 290 690 470 60 M30xP3.5-16 PT 1/4 1.3
BS335 265.000 50 137 305 850 320 750 495 70 M36xP4.0-16 PT 1/4 1.4
BS350 314.000 50 157 320 930 360 815 535 70 M36xP4.0-16 PT 1/4 1.5
BS425 510.000 50 216 440 1.030 450 940 635 70 M36xP4.0-18 Olie 6,000ml
BS450 686.000 50 245 450 1.090 480 990 645 80 M42xP4.5-18 Olie 7,000ml
Het opzetten en het Koppelen



5. Wanneer het opnemen van de de Nokkenkoppeling van BS op de schacht, pas druk slechts op het binnenras toe. Onttrek direct niet de binnenrace met a

de hamer of oefent om het even welke kracht op het buitenras, de stofverbinding, of de stofplaat uit.
6. Gebruik altijd een parallelle sleutel voor installatie op de schacht en bevestig dan de de Nokkenkoppeling van BS aan de schacht met endplate. Nooit gebruik

een verminderde sleutel.
7. Wanneer het installeren van modellen boven BS160 (het vet smeerde types), plaats één binnen van de vier oliestoppen
De directe bodemplaats. Dit zal voor gemakkelijke drainage van het vet voor het schoonmaken toestaan.
8. Terwijl de schacht roteert, zal het eind van het torsiewapen in zekere mate in de richting van omwenteling slingeren. Steun het torsiewapen

het eind slechts in de richting van omwenteling, maar is zeker om het een bepaalde hoeveelheid vrije schommeling toe te staan. Als het eind van het torsiewapen veilig wordt bevestigd

(zie installatiediagram), wordt de binnenkant van de koppeling verdraaid, en dit kan in schade aan de componenten resulteren.
9. Voor modellen BS30 aan BS200, volstaat één enkel torsiewapen aan één kant, maar voor modellen 220 aan BS450, gebruikt twee torsiewapens,

aan elke kant. Installeer gelijk de torsiewapens zodat wordt de kracht overgebracht door het centrum van de koppeling.
10. De torsiewapens voor de de Nokkenkoppeling van BS zijn gestandaardiseerd.
